İrlanda Sağlık ve Güvenlik Kurumu (HSA) tarafından hazırlanan iskelelerle ilgili uygulama rehberinde, bağ borusunun pervaz borusuna pimin olduğu yönün karşı yönünde bağlanması ve ayrıca pervazdan uzaklığının 150 mm’yi geçmeyecek şekilde olması gerektiğini belirtmektedir. Şekil 65’de bu durum gösterilmektedir.

Yukarıdaki bağlamaların dışında uygulanabilir olduğu durumlarda kolon, çelik yapı profilleri gibi yapı elemanları kullanılarak, iskelenin bu elemanlar etrafından sabitlenmesi suretiyle de bağlama yapılabilir.

Bağlama için hangi yöntem kullanılacaksa kullanılsın bağlama elemanlarının sağlamlığına ve ilgili standartlara uygun üretilmiş malzemelerin teminine önem verilmelidir. Ankrajlar iskele dikmelerine dik olacak biçimde yerleştirilmelidir. İskelenin hareket etmesini önleyecek şekilde, yeterli sayıda ve uygun noktalardan yapılmalı ve böylece çökme riskinin yanı sıra yüksekten düşme ve malzeme düşmesi risklerini de ortadan kaldırmalıdır.

İskele sisteminde bir bütün olarak rijitliğin sağlanması ve yüklerin etkisiyle iskele bağlantı noktalarındaki dik birleşmenin bozulması sonucu oluşabilecek bir yöne eğilmenin önlenmesi için iskele sistemi uygun ve yeterli biçimde takviye edilmelidir. Gerek yatay düzlemde gerekse düşey düzlemde takviye amacıyla kullanılan iskele elemanlarından birisi de çaprazlardır.

İskelenin bir tarafa eğilmesi neticesinde dengesizlik, bağlantı noktasındaki kaynak dikişlerinde bozulmalar ve dikmelerde aşırı gerilme oluşabilir ve devrilme, çökme gibi riskler ortaya çıkabilir. Bu açıdan iskele sisteminin takviye edilmesi önemli bir husustur.

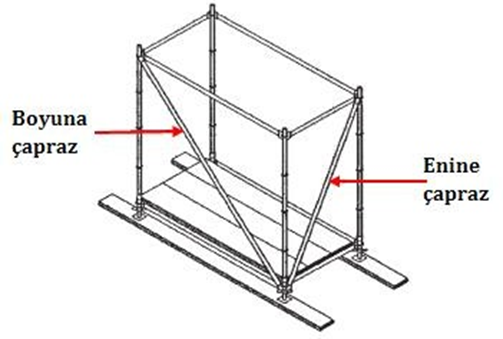

Takviyede kullanılan çaprazlar iskele sistemindeki konum ve doğrultularına göre farklı şekillerde adlandırılmaktadır. Takviye düşey veya yatay düzlemde yapılabilir. Düşey düzlemde takviye amacıyla kullanılan çaprazlar ise enine ve boyuna çapraz olarak ikiye ayrılmaktadır.

Boyuna çaprazlarda düşey düzlemde yapı yüzeyine paralel çaprazlama söz konusu iken enine çaprazlarda ise düşey düzlemde bina yüzeyine dik olacak şekilde çaprazlama yapılmaktadır.
