Boyuna çapraz modelleri ile ilgili, İrlanda Sağlık ve Güvenlik Kurumu tarafından hazırlanan rehberde bazı örnekler yer almaktadır. Bu örnek modeller şunlardır:

•  Üst üste gelecek şekilde yerleştirilmiş birbirlerine paralel çapraz borular,

•  Uzun cephelerde, en alttan en yukarıya kadar yerleştirilmiş aralıksız çapraz borular,

•  Maksimum dört kat yüksekliğe kadar olan iskelelerde ise zikzak model.

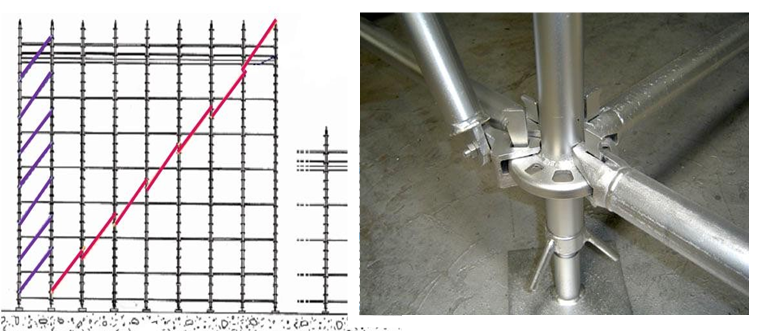

 Paralel çaprazlar

•  Cephe boyu çaprazlar

•  Zikzak çaprazlar

İlgili rehberde, iskelenin tek bir modelde boyuna çapraz içermesi ve çaprazlarla takviyenin üreticinin talimatlarına uygun şekilde yapılması gerektiği belirtilmektedir. Sistem iskelelerde tavsiye edilen maksimum boyuna çapraz açıklığı ile ilgili olarak, bu mesafenin çapraz içermeyen 3 çıkma uzunluğu (boyuna ara bağlantı mesafesi) ile 8 çıkma uzunluğu arasında değiştiği ve bu mesafenin kullanılan sisteme bağlı olduğu ayrıca üreticinin kurulum kılavuzuna da başvurulması gerektiği belirtilmektedir. (Zikzak modele dört kat sınırlaması getirmeyen düzenlemelerde mevcuttur.) Çaprazlar boyuna ara bağlantı ve dikme birleşim noktalarına mümkün olduğunca en yakın noktadan çaprazın dikmeye yerleştirilmesi bağlanmalıdır. Şekil 68.’de başlangıç ayağındaki çapraz bağlantı görülmektedir.

Enine çaprazlarla ilgili, Kanada Altyapı İşlerinde Sağlık ve Güvenlik Birliği kaynaklarında, sistem iskelelerinin uç kenarlarından enine çaprazlarla desteklenmesi ve aralıklarının üretici talimatlarına göre belirlenmesi gerektiği belirtilmiştir.
