4.1.2.5.3  H Tipi İskele Sistemleri:

Flanşlı iskele ile birlikte ülkemizde en fazla kullanılan iskele çeşitlerinden biri olup, H tipi cephe iskelesi modüllerden oluşur. Her bir modülde; bir adet H çerçeve, iki adet çapraz ve bir adet yatay bağlantı elemanı taşıyıcı kafes sistemini oluşturur.

Kurulumu; Alt ayar milleri yerleştirilir. H çerçeveler millere oturtulur. Çaprazlar H çerçevelere bağlanır. Yatay bağlantılar yerleştirilir. Sac kalaslar yerine konulur. Merdiven takılır ve üst sıra H çerçeve yerleştirilerek devam ettirilir. Ayrıca bina bağlantıları için kelepçeli ankraj tijleri (iskele dayamaları) ile binaya tutturulur. Yatay, çapraz takviyeler ve dikey elemanlar birbirlerine pimler vasıtasıyla bağlanır.

Bağlantı elemanları aşağıdaki resimde daha net anlaşılabilir;

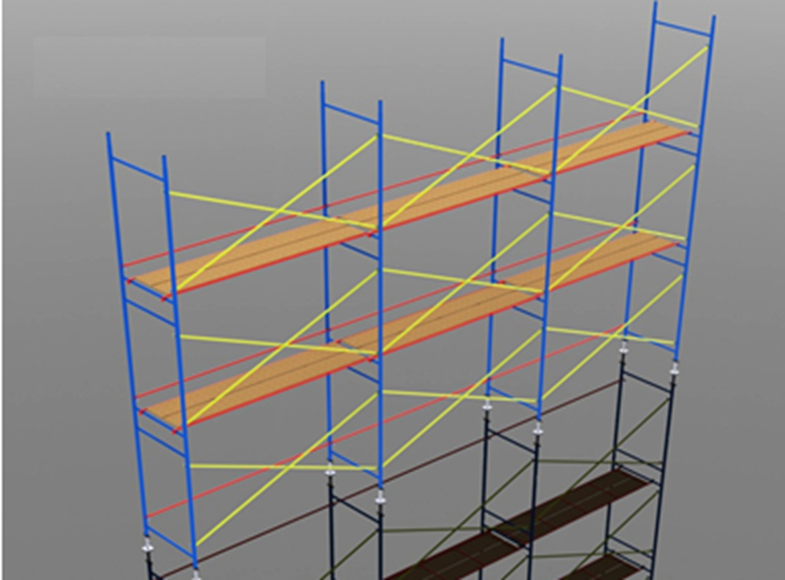

Şekil 4.4 H Tipi İskele Sistemleri
