Yatay ve Düşey Takviye

Düşey düzlemde takviye amacıyla kullanılan köşe takviyesi olan veya olmayan kapalı çerçeveler, açık çerçeveler, ulaşım açıklıkları olan merdiven çerçeveleri, düşey ve yatay iskele elemanları arasındaki rijit ve yarı rijit bağlantılar, çapraz takviyeler gibi düşey düzlemde kayma rijitliği sağlayan elemanlar düşey düzlemde takviyeyi oluşturmaktadır.

Platform elemanları, çerçeveler, çerçeve paneller, çapraz takviyeler, enine ve boyuna ara bağlantı arasındaki rijit bağlantılar gibi yatay düzlemde kayma rijitliği sağlayan elemanlar veya takviye amacıyla kullanılan diğer malzemeler ise yatay düzlemde takviyeyi oluşturmaktadır [1].

İskelenin bir tarafa eğilmesi neticesinde dengesizlik, bağlantı noktasındaki kaynak dikişlerinde bozulmalar ve dikmelerde aşırı gerilme oluşabilir ve devrilme, çökme gibi riskler ortaya çıkabilir. Bu açıdan iskele sisteminin takviye edilmesi önemli bir husustur. Takviyede kullanılan çaprazlar iskele sistemindeki konum ve doğrultularına göre farklı şekillerde adlandırılmaktadır. Takviye düşey veya yatay düzlemde yapılabilir. Düşey düzlemde takviye amacıyla kullanılan çaprazlar ise enine ve boyuna çapraz olarak ikiye ayrılmaktadır. Boyuna çaprazlarda düşey düzlemde yapı yüzeyine paralel çaprazlama söz konusu iken enine çaprazlarda ise düşey düzlemde bina yüzeyine dik olacak şekilde çaprazlama yapılmaktadır.

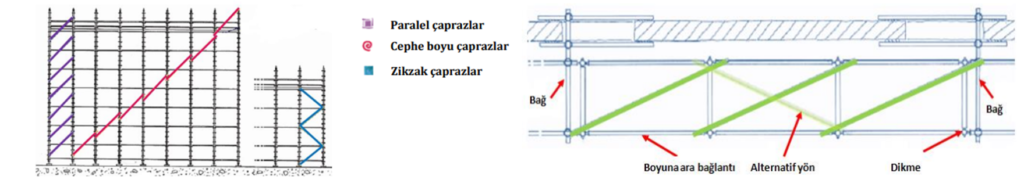

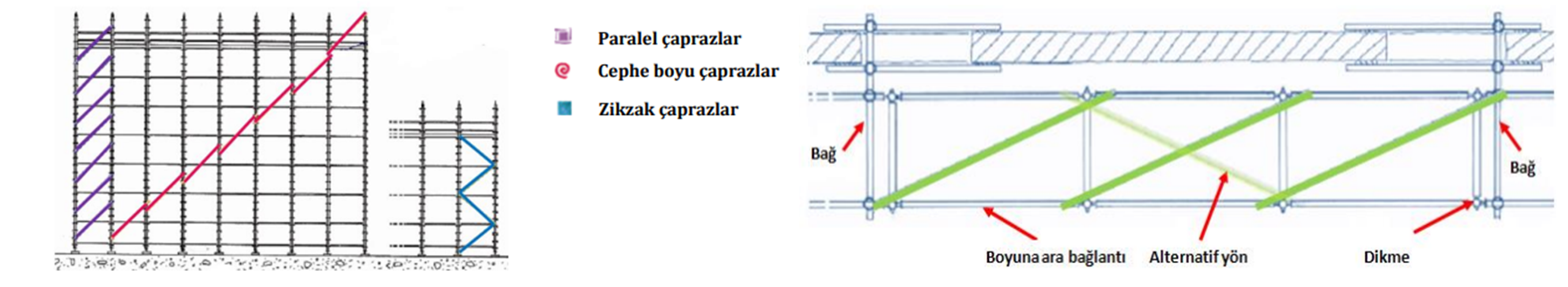

Boyuna çapraz modelleri ile ilgili, İrlanda Sağlık ve Güvenlik Kurumu tarafından hazırlanan rehberde bazı örnekler yer almaktadır . Bu örnek modeller şunlardır (Şekil 27):

•  Üst üste gelecek şekilde yerleştirilmiş birbirlerine paralel çapraz borular,

•  Uzun cephelerde, en alttan en yukarıya kadar yerleştirilmiş aralıksız çapraz borular,

•  Maksimum dört kat yüksekliğe kadar olan iskelelerde ise zikzak model.

İlgili rehberde, iskelenin tek bir modelde boyuna çapraz içermesi ve çaprazlarla takviyenin üreticinin talimatlarına uygun şekilde yapılması gerektiği belirtilmektedir. Sistem iskelelerde tavsiye edilen maksimum boyuna çapraz açıklığı ile ilgili olarak, bu mesafenin çapraz içermeyen 3 çıkma uzunluğu (boyuna ara bağlantı mesafesi) ile 8 çıkma uzunluğu arasında değiştiği ve bu mesafenin kullanılan sisteme bağlı olduğu ayrıca üreticinin kurulum kılavuzuna da başvurulması gerektiği belirtilmektedir. (Zikzak modele dört kat sınırlaması getirmeyen düzenlemelerde mevcuttur.) Çaprazlar boyuna ara bağlantı ve dikme birleşim noktalarına mümkün olduğunca en yakın noktadan bağlanmalıdır. Enine çaprazlarla ilgili, Kanada Altyapı İşlerinde Sağlık ve Güvenlik Birliği kaynaklarında, sistem iskelelerinin uç kenarlarından enine çaprazlarla desteklenmesi ve aralıklarının üretici talimatlarına göre belirlenmesi gerektiği belirtilmiştir. İskelenin yanal yönde bozulmaya karşı dengelenmediği durumlarda yatay düzlemde takviye kullanılmalıdır. Üreticinin tavsiye ettiği aralıklar doğrultusunda yapıya bağlama yapılamadığında, komşu bağlar arasına yatay çaprazlar yerleştirilebilir. Bu işlem yapılırken mevcut bağlar üzerindeki yüklerin de artacağı göz önünde bulundurulmalıdır. Şekil 28’da yatay düzlemde takviye gösterilmektedir
