Güvenlikli iskele modülü açısından;

Avantaj: Merdiven sistemi için yapının dışına ikinci bir sıra oluşturarak merdivenlerin daha sağlıklı kullanılabilmesine imkân sağlamaktadır. Ayrıca flanşlarda 8 ayrı delik ile 8 farklı yöne doğru montaj yapılabilmesi nedeniyle cephe işlerinde yapı şekline göre güvenli yerleşime kolaylık sağlar.

Dezavantaj: Flanşların her 50 cm’de bir olmaları korkuluk montajı için olanak sağlamaktadır. Fakat ülkemizde flanşları dikey elemanlarına her 100 cm’de bir montajlanarak üretilenler çok sayıda olduğundan korkuluğun montajına engel teşkil etmektedir. Bu durumda korkuluk montajına olanak sağlamak için kelepçe sistemleri ile yatay borular sabitlenmelidir.

H Tipi İskele Sistemleri

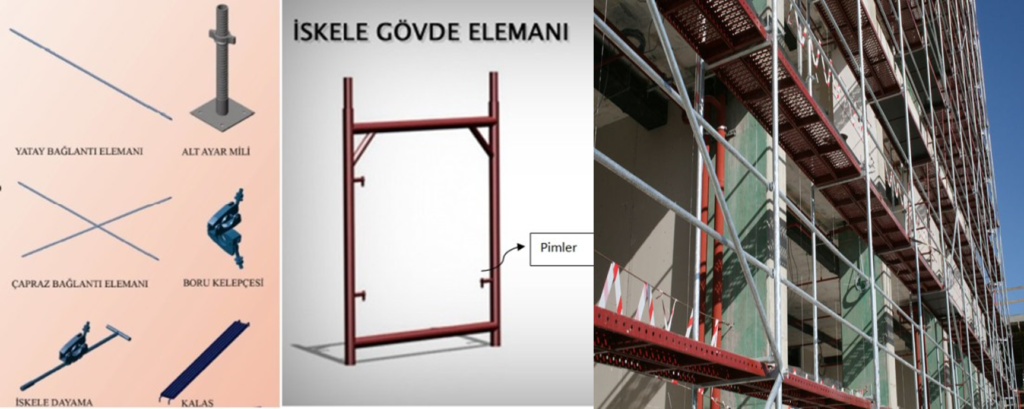

Flanşlı iskele ile birlikte ülkemizde en fazla kullanılan iskele çeşitlerinden biridir (Şekil 6 ve Şekil 7).

H tipi cephe iskelesi modüllerden oluşur. Her bir modülde; bir adet H çerçeve, iki adet çapraz ve bir adet yatay bağlantı elemanı taşıyıcı kafes sistemini oluşturur.

Kurulumu şu şekilde yapılır; Alt ayar milleri yerleştirilir. H çerçeveler millere oturtulur. Çaprazlar H çerçevelere bağlanır. Yatay bağlantılar yerleştirilir. Sac kalaslar yerine konulur. Merdiven takılır ve üst sıra H çerçeve yerleştirilerek devam ettirilir. Ayrıca bina bağlantıları için kelepçeli ankraj tijleri (iskele dayamaları) ile binaya tutturulur. Yatay, çapraz takviyeler ve dikey elemanlar birbirlerine pimler vasıtasıyla bağlanır.
